REDUKTOR CIŚ. RCP-3 Z ZESTAWEM WYCISZ. I DYFUZOREM
ZASTOSOWANIE
Reduktor przeznaczony jest do utrzymywania stałej wartości ciśnienia za zaworem reduktora, niezależnie od wahań ciśnienia zasilania. Stosowany jest w instalacjach pary wodnej, wody zimnej i gorącej, powietrza i gazów, w celu zabezpieczenia ich przed nadmiernym wzrostem ciśnienia. Po uzgodnieniu z producentem może być również stosowany do innych mediów.

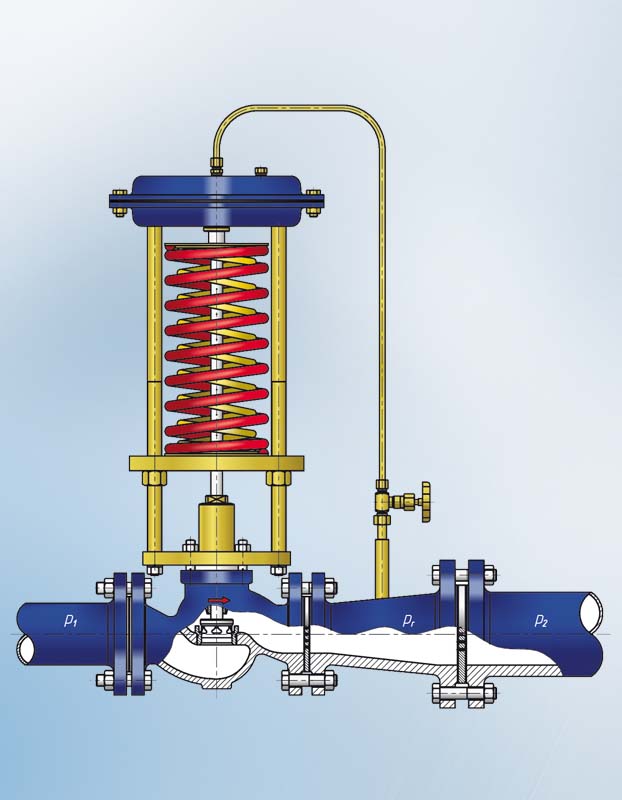

BUDOWA
Reduktor składa się z trzech głównych zespołów:
• zaworu (01) z trzpieniem uszczelnionym mieszkiem sprężystym,
• siłownika membranowego (02)
• nastawnika ciśnienia regulowanego (03)
CHARAKTERYSTYKA
• wykonania staliwne i kwasoodporne
• bezobsługowe uszczelnienie mieszkowe zapewnia wysoką sprawność urządzenia
• konstrukcje ograniczające poziom hałasu lub zwiększające odporność na kawitacje
• wysoka szczelność zamknięcia w wyniku zastosowania grzybów z uszczelnieniem PTFE, EPDM, NBR
• możliwość zastosowania siłowników: tłokowych, mieszkowych
ZASADA DZIAŁANIA
Zawór reduktora jest otwarty w stanie normalnym, wzrost ciśnienia regulowanego powoduje zamykanie zaworu. Reduktor ciśnienia bezpośredniego działania jest urządzeniem regulującym, któremu przepływający czynnik dostarcza niezbędnej energii do sterowania pracą zaworu. Impuls ciśnienia regulowanego zza zaworu (01) podawany jest do zewnętrznej komory siłownika (02), a siła na membranie, wywołana ciśnieniem regulowanym, równoważy się z siłą napięcia sprężyny (sprężyn) nastawnika (03). Zmiana wartości ciśnienia regulowanego w stosunku do zadanej nastawnikiem, powoduje proporcjonalną zmianę położenia grzyba zaworu do momentu, w którym regulowane ciśnienie osiągnie wartość zadaną.
Dane techniczne
Czynnik | para wodna |
---|---|
Cioenienie p1/p2 | 0,65 / 0,103 MPa |
Przepływ Q | a. 125 kg/h b. 200 kg/h c. 950 kg / h |
Temperatura t | 240°C |
Wymiar nominalny | DN 50 |
Ciśnienie nominalne | PN 40 |
Współczynnik przepływu Kvs | a. 1,8 b. 2,8 c. 13 |
Zakres nastaw ciśnienia regulowanego | 50...240 kPa |
Szczelność wewnętrzna | VI kl. Wg IEC 534-4 |
Ilość stopni dławienia ciśnienia | 3 |
Wyeliminowanie przepływu zdławionego | |
Zmniejszenie emitowanego hałasu do | 85 dB (A) |
